QKaliber CAD 系统 基于轧制形状设计的分析方法。设计系统和模拟程序的协同工作为长材轧制技术的准备、调整和实际实现阶段的技术问题提供了解决方案。
QKaliber 将凹槽设计与仿真相结合，并允许：
• 分析和改进现有的辊道设计
• 从坯料到最终轮廓的直接辊道设计，以及从最终形状到坯料的反向设计

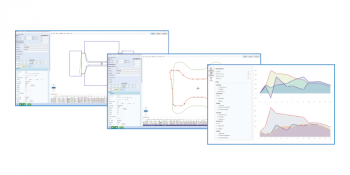

• 模拟变形、速度和温度状态、轧制的能量和功率参数
• 轧辊强度分析
• 横截面内变形区的可视化分析
• 分析轧制技术，同时考虑轧机的特性和局限性
• 根据指定的截面轮廓自动创建整个轧制方案
• 轮廓元件的流动分析，根据变形参数评估轧辊通过设计
• 在几秒钟内模拟 2.5D 横截面变形，以验证 QKaliber中的凹槽形状
• 从 *.dxf 文件导入凹槽并使用内置编辑器自定义其形状
• 从 Excel 模板导入滚刀设计

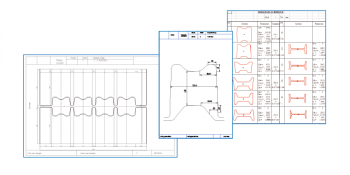

QKaliber 自动生成项目，以便在 QForm 中进行仿真。用户只需按下 “开始模拟” 按钮即可验证设计的技术。QKaliber 根据指定的截面轮廓自动创建整个轧制方案，并分析轮廓单元的流动，以根据变形参数评估轧辊通过设计。QKaliber 生成技术文档，例如轧制方案、轧制图、凹槽图。
将自动轧辊通过设计与模拟相结合，显著加快了轧制技术的开发速度并提高了生产率。
