QForm环件轧制是为车轮和环件轧制过程开发的仿真软件。该程序适于使用来自现代轧机算法的数据，显著简化了模拟所需的初始数据的输入。特殊的计算方法可以快速准确地预测矩形或异形截面环的变形。

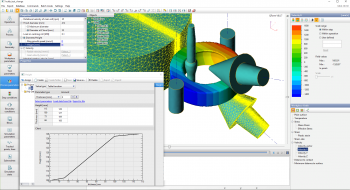

（用QForm进行环件轧制模拟。X轴速度分布场。）

轧制过程的模拟是困难的，因为变形区是相当小的，并不断移位的工件旋转。不受变形影响的大体积材料必须仍能准确把握形状、温度等领域。传统的仿真技术需要一个非常密集的网格贯穿整个工件体积以达到精度，这将导致非常长的仿真时间。

同时，现代轧制设备的运动学相当复杂，无法用通用模型来描述。这就是为什么QForm使用特殊的方法和计算算法。

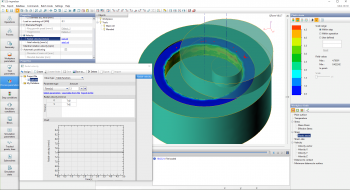

（异形环件QForm轧制仿真）

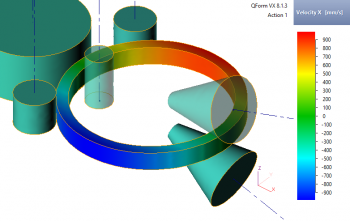

（QForm环件轧制模拟。X轴速度场分布。）

该软件与SMS和Siempelkamp碾环机有直接的接口，并具有特殊的算法来模拟这些公司的碾环过程。从其他制造商的机器也可以实现到软件，例如Weingarten碾环机。

在QForm中，环件轧制模拟的全技术链包含了所有可以模拟的步骤。环件轧制可以从二维模拟镦粗开始，再经过锻造、穿孔等工艺操作，最后进行环件轧制模拟。

QForm环轧软件实现了以下特点:

数据准备界面基于SMS Meer、Siempelkamp、Muraro和三菱轧机控制程序;

工具运动图直接取自SMS Meer和Siempelkamp轧辊机;

在QForm环压软件中，可以导入源数据的函数图，简化了用户输入仿真数据的任务，消除了人为误差因素;

在QForm环压软件中实现了开发人员开发的特殊的双网格算法。其中一个网格在接触面积上具有很高的适应性，能够准确地描述相互作用区域，而另一个网格则继承了圆环形状的变化和计算场，具有很高的精度。

模具的网格只有在与工件接触的区域是非常精细的，这些区域相对于对称轴是固定的。这些高度发达的算法在QForm环件轧制允许快速和准确的模拟轧制过程。QForm环轧使用相同的输入参数，用于轧机编程，因此更容易设置模拟。QForm环件轧制程序算法用于在双机架轧机上模拟轧制，但也可以适应于模拟其他类型的过程，如封闭环件轧制。

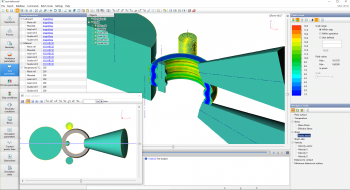

（在QForm中模拟环件在机架内轧制）
