QForm QExDD挤压模具设计

打印
QForm QExDD挤压模具设计

QForm型材挤压模具设计软件(QExDD)是一个自动化的系统,用于3D创建模具,芯棒和其他模具设置挤压铝空心和实心型材。该系统利用特殊的参数化设计工具逐步建立工装集的实体模型。用户通过指定模型的几何形状和基本尺寸来控制设计过程。这种自动化设计过程比传统的模具设计快好几倍。由于日常工作部分是由软件自动化,用户可以集中他的注意力在更重要的任务。QForm挤压模具设计提供最高质量的固体模型,可以用于模拟我们的QForm挤压模拟程序。如果仿真结果显示材料流动存在问题,那么模具设计的任何改变都可以很容易地在模具模型中实现并重新进行仿真。这使得模拟和分析所设计的模组更快,更有效。

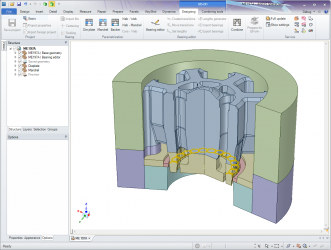

在QExDD中创建的模组参数化模型

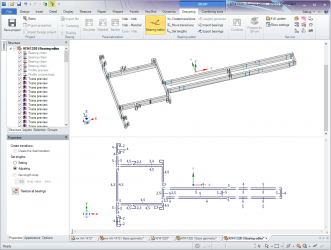

QExDD内置专用工作带编辑器

QExDD执行以下任务:

快速准确地建立模组参数化模型

在一个专门的工作带校准编辑器

创建最高质量的固体模型,然后可以用于模拟QForm挤出

QExDD是作为一个插件开发到流行的CAD系统ANSYS spaceclaim,其本身是基于一个非常有效和新颖的概念,直接建模。因此,QExDD和QForm挤压系统的联合使用大大提高了模具设计人员的生产率,几乎消除了模具修正的需要。
